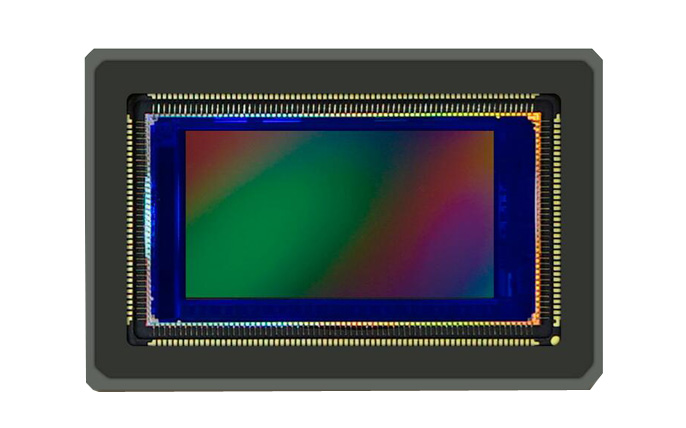

| | GMAX3809 1.1” 900万分辨率全局快门CMOS图像传感器 | ![](http://www.oriic.com/files/763-01.jpg)

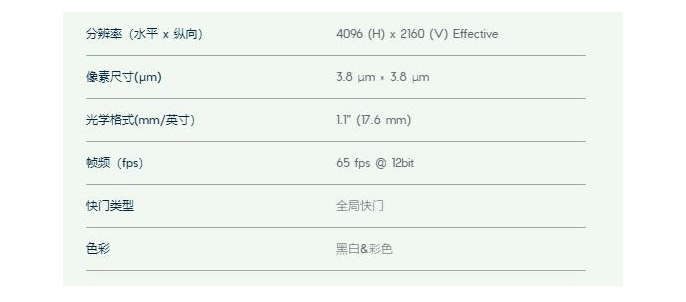

GMAX3809采用3.8μm像素设计,光学尺寸为1.1”,分辨率为900万,12bit数据输出最快帧频65fps。

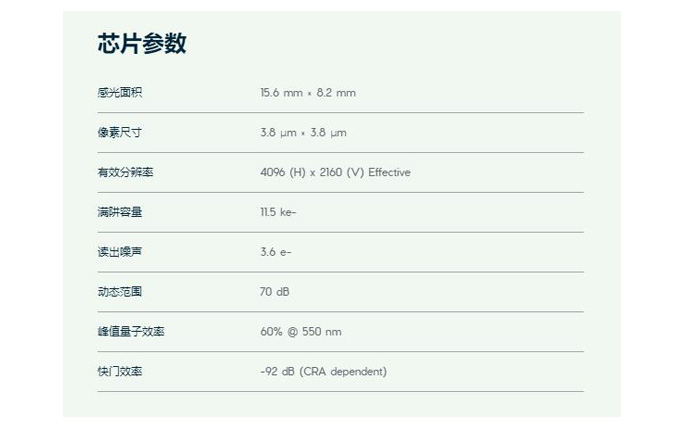

GMAX3809采用了3.8μm的大像素设计,有效分辨率为4096(H) x 2160(V) (9MP),光学尺寸为1.1”,结合先进的电荷域全局快门像素设计,可获得高达11.5ke-的满阱电荷及3.6e-的读出噪声,单幅动态范围超过70dB,快门效率可达1/40000,角度响应为> 15° @ 80%响应。GMAX3809的量子效率高于60% @ 550nm;通过使用Red Fox技术,使得其在850nm和940nm的量子效率可分别达到30%和14%。

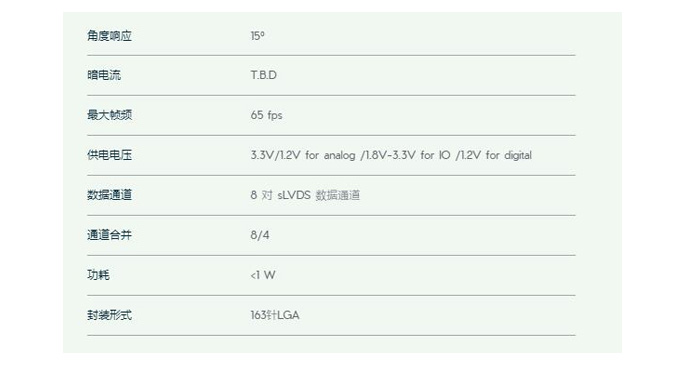

GMAX3809采用8对sub-LVDS进行数据传输,每个通道的最大速率为960MHz,最大的数据率为7.68Gbps,采用了12bit ADC进行数据输出,其最快帧频65fps。同时片上集成通道合并功能、多区域HDR、LED flicker,片上不同颜色的暗场矫正等功能,另外用户可通过SPI或I2C接口进行通讯。

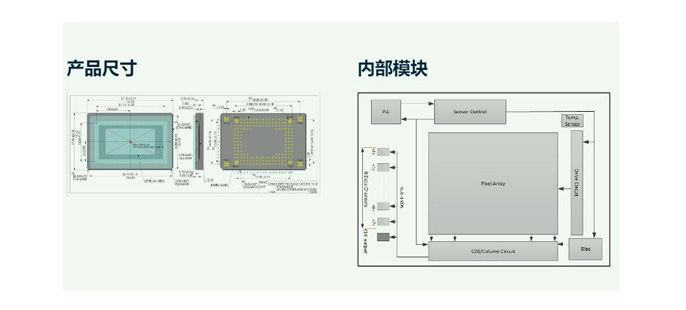

GMAX3809采用163pin的LGA型陶瓷封装,其外形尺寸为27.1mm x 17.9mm。
产品特点及优势:
低噪声全局快门
优异的PLS和角度响应特性
片上彩色像素本底校正
![](http://www.oriic.com/files/763-03.jpg)
![](http://www.oriic.com/files/763-04.jpg)
![](http://www.oriic.com/files/763-05.jpg) ![](http://www.oriic.com/files/763-06.jpg)
|
| |
|
|
| |
