一、产品概述

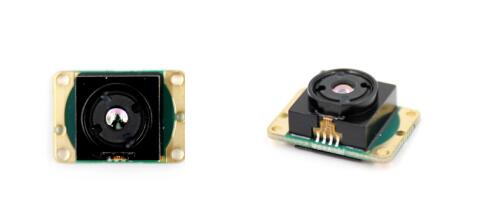

ELF1是一款独具创新性的微型红外热成像模组，结构精巧，应用灵活。
分辨率：256×192
像元尺寸：12μm
镜头焦距：3.2mm/7.0mm
适用场景： 智能家居 无人机 测温工具 安防监控
二、产品特点
01-结构精巧；
● 重量3.5g，易于集成；
● 配备定位孔，方便安装；
● 软排线连接，可自订排线样式，适配整机结构；
02-创新性的解决方案；
● 使用ARM SOC直接驱动传感器和处理数据，实现极致性价比；
● 支持调用SOC的ISP/DSP，兼顾效果和功耗；
● 提供丰富的api，支持二次开发；
03-高性能，高精度，选择丰富；
● 256×192 分辨率，快速高效
● 工业测温型号测温范围-20℃~+550℃
● 可选3.2mm和7mm镜头，满足大视场或远距离测量要求。
 三、技术参数
性能指标 |
ELF1
|
|
探测器类型
|
氧化钒非制冷红外焦平面探测器
|
|
分辨率
|
256×192
|
|
像元间距
|
12μm
|
|
探测器帧频
|
25Hz /30Hz
|
|
响应波段
|
8～14μm
|
|
噪声等效温差
|
≤50mK@25℃,F#1.0
|
|
测温范围
|
工业测温型：-20℃～+150℃，0~+550℃
|
|
测温精度
|
工业测温型：±3℃或读数的±3%（取较大者）@环境温度-20℃~+60℃
|
|
典型功@25℃
|
约50mW
|
|
重量（FPC）
|
约3.5g【1】
|
|
数据输出
|
Raw数据
|
|
通信接口
|
I2C
|
|
连接器
|
33pin；0.3mm间距；同面
|
|
FPC
|
默认长度50mm，可根据需求自行定制
|
|
可搭配镜头
|
3.2mm：56°×42.2°
|
|
7mm：24.8°×18.7°
|
|
快门
|
内含快门和快门驱动芯片
|
|
工作温度
|
工业测温型：-20℃～+60℃
|
注：
【1】数据为搭配3.2mm镜头测得；
|
