一、M6 板卡概述
M6 板卡支持 LTE 公网、LTE 专网、宽带自组网多种通信制式，基于该板卡的终端可根据现场信号情况及业务需求，自动切换到合适的通信链路。通过后台互通网关，不同通信制式下的终端可实现语音、数据、视频互联互通，使上层业务不受物理链路切换影响。
LTE 公网支持 TDD 和 FDD 两种协议栈，可在移动、联通、电信网络下工作。LTE 专网基于标准 TD-LTE 协议栈，支持 600Mhz、1.4GHz 两个频段。M6 板卡自组网采用 OFDM（Orthogonal Frequency Division Multiplexing）和 MIMO（Multi-Input & Multi-Output，）等TD-LTE 关键技术，支持多种带宽分配（1.4MHz、3MHz、5MHz、10MHz、20MHz），扁平系统架构设计，有效减少系统延时，提高系统传输能力，具备传输距离远、数据吞吐量大、抗干扰性强的特点。
该产品采用国产自主可控 SOC 芯片，提高集成度，大大降低系统功耗，减小模块尺寸，满足客户开发便携终端、手持台、机载台、背负台、车载台等产品的需求。
二、 主要特征
领先的无线技术
◼ 基于 TDD-OFDM 技术，高频谱利用率；业务数据吞吐量 100Mbps
◼ 1.4/3/5/10/20/40Mhz，多种带宽可配
◼ 64QAM、16QAM、QPSK 多种码率动态可调
◼ 基于 4G/5G 技术，适用于移动多径场景
灵活多样的组网能力
◼ 多种组网拓扑：点对点、点对多点、mesh 网状网
◼ 单跳距离可达 100km+
◼ 同频最大 32 节点、最大可支持 31 跳
◼ 单模块支持多频段：500Mhz、600Mhz、1.4Ghz；230MHz~6GHz 频段可定制
◼ 支持单播、组播、广播业务，支持 QoS 优先级M6 板卡规格书 v1.0.0，2021.2
安全可靠、强抗干扰能力、自主可控
◼ 支持接入鉴权，防止非法接入；支持用户自定义加密
◼ 支持频段内及跨频段自动选频，提高抗干扰性能
◼ 自研 28nm 先进工艺 SOC 芯片，自研波形
超低功耗、超小尺寸
◼ 采用低功耗 SDR 芯片,适用于电池供电的手持终端
◼ 模块产品尺寸小于火柴盒面积，盒子类产品只有名片大小
1.2 功能框图
图 1 M6 板卡硬件功能框图
M6 板卡采用宸芯 CX1881 芯片实现自组网、公网 LTE、专网 LTE 基带通信协议，并对外提供以太网、USB、UART、HDIMI、音频等接口。基于 CX1881 芯片自带的音视频编解码能力，M6 板卡支持 HDMI 视频输入、音频对讲等功能。同时，M6 板卡集成 WiFi蓝牙、GPS 北斗等功能，适用于数据采集网关、定位等功能。CX1881 通过射频收发器连接到射频前端，在每个频段上具有两个独立的收发通道。

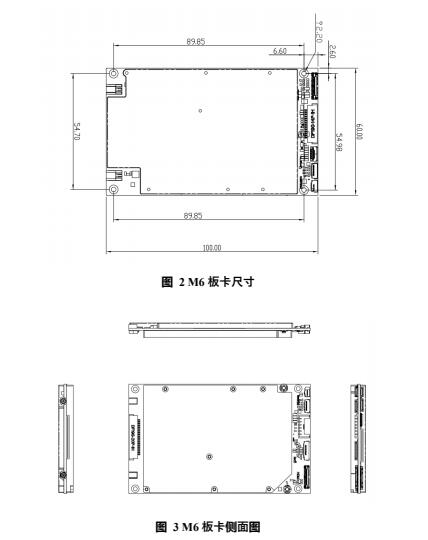

三、 机械参数
M6 板卡尺寸为：100mm * 60mm * 8mmM6 板卡规格书 v1.0.0，2021.2
四、典型应用
便携台/手持台/背负台/机载台/车载台 |
