Yulong810 芯片应用核心板

一、板卡概述
     本文档为Yulong810BC-DKIT V1.0硬件平台使用说明,主要介绍开发平台的系统构造、硬件资源、功能模块、结构构造描述等内容。Yulong810BC-DKIT V1.0主要由Yulong810A核心板、Yulong810A载板、电源适配器及相应的测试电缆等附件构成。
     由于本平台由核心板+载板构成,本文以载板的硬件接口为重点进行说明,核心板的详细介绍,请参考Yulong810A核心板硬件说明V1.0.0。

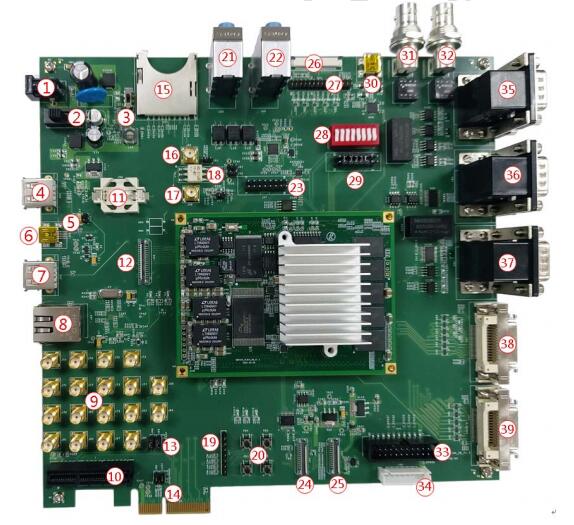

二、开发板实物图



上图开发板所标识的序号对应的功能,在表 1-1 描述。
表1-1 外接端口说明表







系统架构框图

三、 硬件资源
Ø 电源模块:直流 DC12V 输入,经过板载 DC/DC 产生各模块电源。
Ø 存储模块:
● DDR3:外置 5 片 4Gb(256M x 16 x 8 banks);
● NORFLASH:256Mb;
● NANDFLASH: 板载 16Gb,8-bit;
● SPI:板载 1 片 64M-bit Serial Flash;
● QSPI:板载 256M-bit Serial Flash;
● I2C:板载 I2C EEPROM 64-Kbit (8,192 x 8);
● 板载 SD 卡接口;
Ø 板载外设:
●   1 路 Rapid IO;
●   1 路 PCIE X4;
●   1 路千兆以太网;
●   2 路 CAN 总线;
●   2 路 USB 口;
●   1 路 USB 转 UART;
●   1 路 1553B(A,B 双通道);
●   1 路 LVDS Display 接口;
●   1 路 MIPI 接口(支持 OV4689 或 OV5640);
●   1 路 BT1120;
●   2 路 Cameralink 接口,一路 BASE,一路 Medium&FULL;
●   2 路立体声输出;
●   2 路 ADC 输入;
●   1 路 SPARC_UART 口;
●   1 路 SPARC_DSU 口;
●   JTAG 调试接口;
四、 技术指标
 ●  4 核 ARM CortexA9 处理器
-工作频率范围 1GHz@0.8V(Typical Case);
- 32KB L1 Instruction Cache;
- 32KB L1 Data Cache;
-核内定时器及看门狗模块;
- 512KB L2 Cache;
-包含 NEON 浮点向量协处理单元;
 ●   4 核 SPARCV8 处理器
- 工作频率范围≤700MHz;
- 32KB L1 Instruction Cache;
- 16KB L1 Data Cache;
- 512KB L2 Cache;
 ●   DDR3:最高数据率 2666Mbps,3GB 存储空间,64bit 数据宽度,8bit ECC;
 ●   NAND Flash:8bit 数据宽度,支持 512KB/2KB/4KB/8KB 页尺寸,24bit ECC;
 ●   串行 Nor Flash:标准/双/四 SPI 接口,最高数据率 50Mbps,支持主/从模式;
 ●  并行 Nor Flash:16bit 数据宽度,256MB 存储空间,支持 16 位启动;
 ●  SD/eMMC:支持 SDIO3.0 标准;支持 4 比特 SD 及 SDIO 传输模式标准,支持最高 UHS-I SDR-104 模式(最大 104 MB/s);支持 4 比特或 8比特 MMC 卡传输模式标准,支持 SDR 及 DDR 模式最高 52MHz(最大104 MB/s);
 ●   SPI:支持主/从模式;
 ●   QSPI:同步串行接口控制器,支持 SPI、SSP 及 Microwire 协议;
 ●   EEPROM:支持主/从模式,最高 3.4Mbps;
 ●   1553B:1 路 A,B 双冗余通道,支持 1Mbps、10Mbps 速率;
 ●   CAN:2 路 DB9 接口,支持 BasicCAN、PeliCAN 模式,兼容 CAN2.0B 协议,1Mbps 速率;
 ●   UART:支持 2 线标准,支持流控制;
 ●   USB:1 路 USB2.0–OTG;1 路 USB2.0 Host only;
 ●   以太网:10/100/1000 Mpbs 吉比特以太网;
 ●   LVDS Display:最高支持 FHD 分辨率;
 ●   MIPI:MIPI CSI-2 串行摄像头接口,支持 4 通道;
 ●   BT1120:支持 1920*1080 分辨率的视频传输,仅支持并行数据流的传输方式、逐行扫描的图像扫描方式、BT1120 30P;
 ●   CameraLink:Camera Link v2.0 规范,支持 Lite/Base/Medium/Full;
 ●   Rapid IO Gen2:支持 4 通道,支持 BRC1 5Gbps 及 BRC2 6.25Gbps;
 ●   PCIe Gen2:支持 4 通道,支持 Root 复杂操作以及 Endpoint 操作;
 ●   电源:DC12V/4A 输入;
 ●    JTAG:支持 IEEE-1149 协议;
 ●    工作温度:-40℃~ +125℃。
