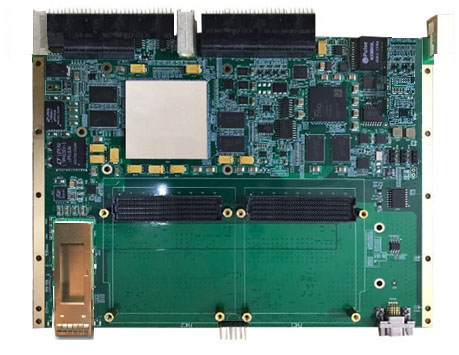

板卡采用标准6U VPX架构，主要由FPGA、ZYNQ、双FMC、SFP等组成，通过板上的双FMC槽位可搭载高速ADDA子板，实现高速数据的采集、播放及处理显示等功能。

      板上FPGA采用Xilinx公司的高性能Virtex-7系列FPGA，型号为XC7VX690T-2FFG1761I，该器件有693K逻辑资源、52920Kb片内RAM、36个13.1Gbps Transceiver。协处理芯片采用Xilinx公司Zynq-7系列SOC，型号为XC7Z020-1CLG484I，该器件有2个Cortex A9的ARM内核以及85K的逻辑资源。板上有两个高密度FMC槽位，可搭载高速AD、DA子卡，实现模拟信号采集功能和模拟信号播放功能。

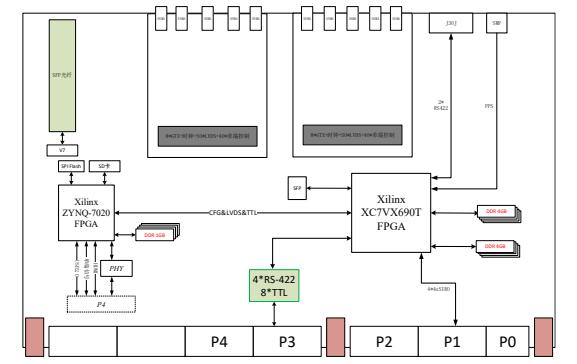

硬件资源：

 ●  1片Xilinx公司XC7VX690T-2FFG1761I，用于两路FMC LVDS和204B接口的ADC数据采集处理、1路SFP光模块的数据收发和控制，与ZYNQ-7020进行数据交互；

 ●  1片Xilinx公司的XC7Z020-1CLG484I，可以实现用户人机交互界面，实现网口、HDMI接口、USB2.0接口、单端信号接口等；

 ●  V7 FPGA外接2组4GB DDR3 SDRAM；

 ●  V7 FPGA外接2组标准FMC槽位，FMC槽位具备8*GTX+50*LVDS+40*单端控制，具备实现配备AD9680和EV10AQ190A的功能；

 ●  Z7 FPGA外接1GB DDR3及一片SPI Flash；

 ●  V7和Z7之间连接16对LVDS信号，10路TTL信号。

对外接口：

 ●  4路4x RapidIO接口通过P1接口从背板输出，最高线速率6.25G；

 ●  4路RS422接口、8路TTL接口通过P3输出；

 ●  一路HDMI接口从P4输出；

 ●  一路USB2.0接口从P4输出；

 ●  一路千兆网接口从P4输出；

 ●  40路TTL单端信号从P4输出；

 ●  前面板一路SFP光模块输出；

 ●  前面板一个J30J连接器，输出两路RS422接口。
