（IEB-PS-3051-邮票孔）

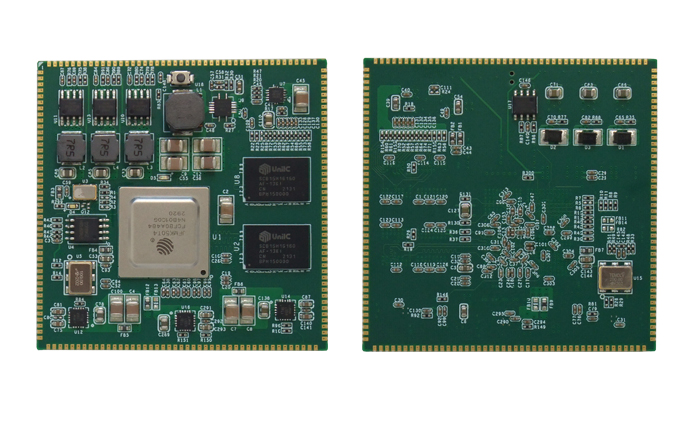

一、核心板概述
板卡基于JFMK50T4 国产化FPGA芯片，设计的一款工业级核心板，板卡集成主芯片、电源、DDR、配置芯片，大大减轻客户的扩展开发困难。丰富的IO和4个GTP，让用户轻易设计PCIe的数据卡，AD卡，结合本公司国产化AI、AO、DIO模块，为工业应用的全国产硬件设计提供了So easy道路。

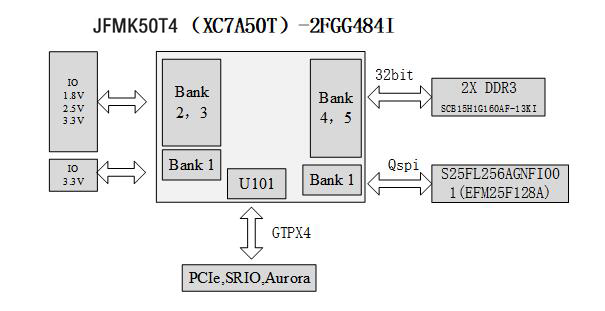

二、板卡原理框图
三、核心板功能介绍
|
板卡功能
|
参数内容
|
|
主处理器
|
JFMK50T4（XC7A50T）
|
|
板卡标准
|
自定义
|
|
板载缓存
|
1路 32bit DDR3， 容量2GByte
|
|
加载Flash
|
QSPI 128Mbit @S25FL256AGNFI001(EFM25F128A)
|
|
低速接口
|
134路 LVTTL IO （配置为3.3V，2.5V,1.8V）
|
|
高速接口
|
GTPX4 ：（PCIe X4 V2.0 ） （RapidIO）（Aurora）
|
|
板卡供电
|
+12V@3A
|
|
|
|
|
板卡尺寸
|
60X60 mm
|
|
板卡重量
|
|
|
|
|
|
板卡功耗
|
36W
|
|
工作温度
|
Industrial -40℃到+85℃
|

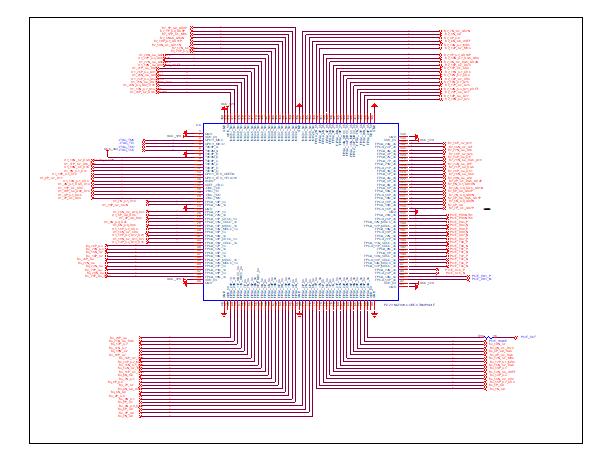

四、核心板信号定义

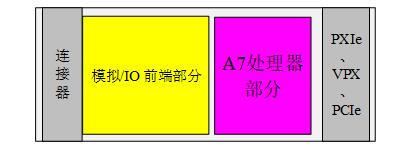

五、核心板扩展应用
与模拟AI、AO、DIO接口，扩展PCIe，PXIe，VPX的采集卡，实现系列化的全国产化工业板卡。
|
