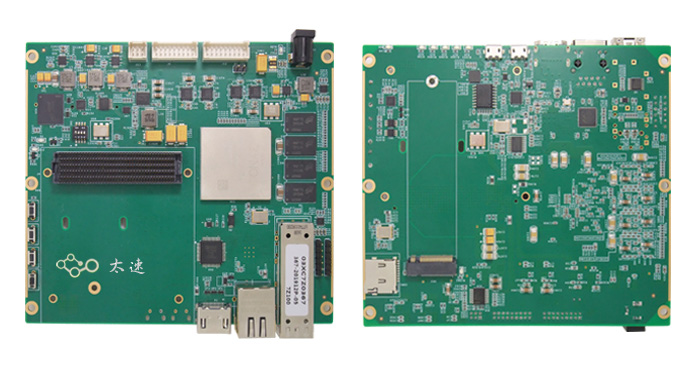

一、板卡概述

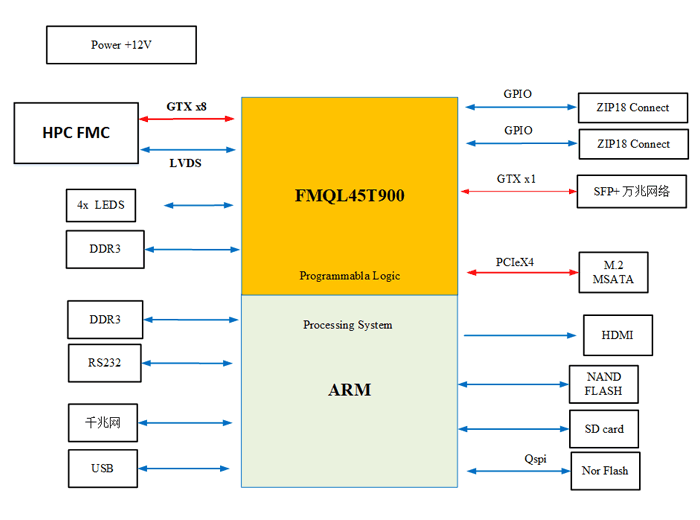

板卡由 FMQL45T900I芯片来完成卡主控及数字信号处理， FMQL45T900内部集成了两个ARM Cortex-A9核和一个kintex 7的FPGA，通过PL端FPGA扩展FMC、光纤、IO等接口，PS端ARM扩展网络、USB、RS232等接口。板卡适应于图像处理、震动、通信、雷达等前端信号处理或者手持机等开发。
二、主要功能和性能
|
板卡功能
|
参数
|
内容
|
|
PL端
|
FMC
|
FMC-HPC，ASP-134486-01
8个GTX，LA HA HB
|
|
光纤
|
1路 SFP+，可配置千兆、万兆以太网协议
|
|
存储
|
1路 M.2 PCIeX4存储接口（默认不提供）
|
|
IO
|
12bit 1.8V IO@J12，12bit Vfmc@J9
|
|
DDR
|
DDR3 1GB，32bit @800MHz
|
|
LED
|
4bit
|
|
HDMI
|
1路输出（内部转接到ARM）
|
|
|
|
|
PS端
|
DDR
|
DDR3 1GB 32bit@800MHz
|
|
QSPI Flash
|
256Mb
|
|
EMMC
|
8GB
|
|
SD Card
|
提供16GB SD卡
|
|
RS232
|
2路RS232
|
|
USB
|
1路USB2.0, 1路RS232转USB 调试口
|
|
网络
|
1路 千兆RJ45以太网
|
|
|
|
|
板卡尺寸
|
长139mm，宽122.3mm;
- 带散热片 正面最高件 1.35cm
- 反面最高件0.41cm
- 板厚 0.20cm
- 总高度1.96cm
|
|
板卡重量
|
（含散热片）
|
|
板卡供电
|
+12V@2A
|
|
板卡功耗
|
20W
|
|
工作温度
|
Industrial -20℃到+70℃
|
|
支持子板
|
Orihard board
|
FMC144、FMC210、FMC177、FMC213、FMC450、FMC214
|
三、软件支持:
|
板卡功能
|
参数内容
|
|
主处理器
|
FMQL45T900
|
|
软件版本
|
Vivado2017.4
|
|
编程语言
|
Verilog
|
|
PL端测试程序
|
DDR3测试程序
|
|
LED测试程序
|
|
IO测试程序
|
|
FMC测试程序（结合FMC 子卡）
|
|
AXI总线 DMA测试程序
|
|
PS端裸机测试程序
|
DDR3测试程序
|
|
网络测试程序
|
|
RS232测试程序
|
|
QSPI Flash测试程序
|
|
Emmc测试程序
|
|
SD Card测试程序
|
|
AXI总线 DMA测试程序
|
|
PS端操作系统程序
|
Uboot版本
|
U-Boot 2017.01
|
|
LINUX内核版本
|
LINUX-4.6.0-g399574f
|
|
串口软件
|
Xshell6；secureCRT7.0
|
|
Vivado版本
|
7z100_vivado2017.4@2017.4
|
|
PS端DDR3 读写
|
|
|
HDMI显示
|
（默认不提供）
|
|
USB 接口测试
|
|
|
网口测试
|
|
|
串口测试
|
|
|
QSPI Flash 存储器
|
U16
|
|
SD卡启动测试
|
|
|
EMMC 存储器
|
|
|
PCIe M.2 存储
|
未开发（默认不提供）
|
四、应用领域：
● 软件无线电处理平台
● 图形图像跟踪处理
● 模拟嵌入式边缘计算
|
