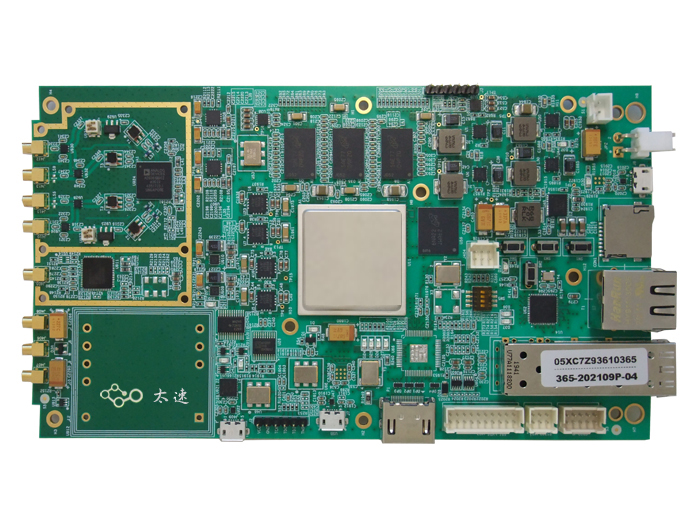

一、板卡概述
板卡基于 FMQL45T900芯片和ADI公司高集成度的捷变射频收发器AD9361，实现频谱范围70MHz~6GHz，模拟带宽200KHz~56MHz的宽频收发系统。FMQL45T900支持千兆以太网、USB2.0、UART等接口，存储设备采用512MB容量的DDR3、32MB QSPI FLASH、8GB EMMC等。
二、板卡原理及功能
板卡使用 FMQL45T900 作为主处理器，包含Dual ARM Cortex-A9核处理器的嵌入式处理，PS端32bit 1GB容量DDR3存储，1路RS232接口，1路USB接口1路10-100-1000网络接口，PS端QSPI flash存储，PS端SD卡，Emmc存储；PL端64bit 2GB容量DDR3存储，PL端扩展HDMI 输出实现视频显示应用，PL端扩展9路I/O，4个LED指示灯。
PL端外扩ADRV9009芯片，ADRV9009是一款高集成度射频(RF)、捷变收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合，FMC子卡为2路输入，2路输出的射频收发卡，配合FPGA工作满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。
板卡数字接口：
● PS 端32bit 1GB 容量 DDR3 存储
● PS端RS232接口
● PS端USB接口
● PS端1路 10-100-1000 Mbps Ethernet (RGMII) 网络接口
● PS端QSPI flash 存储
● PS端 SD卡，Emmc存储
● PL端32bit 1GB 容量DDR3 存储
● PL端扩展HDMI 输出实现视频显示应用
● PL端扩展16路 I/O， 4个LED指示灯
● PL端扩展1路10G SFP+光线接口
板卡模拟接口：
● 双接收：RX1、RX2
● 双发送：TX1/RX1、TX2/RX2
● 外部参考时钟输入：REF_CLK_IN
● 参考输出时钟：CLK_OUT
板卡性能指标：
|
|
No.
|
Items
|
Specifications
|
Remark
|
|
Tx
|
1
|
Frequency
|
70~6000MHz
|
|
|
2
|
Bandwidth
|
Up to 56 MHz
|
real-time bandwidth, tunable
|
|
3
|
Transmission
|
>5dBm
|
CW
|
|
4
|
EVM
|
<1.5%
|
Typical:5dBm @20MHz bandwidth
|
|
5
|
Gain Control Range
|
>80dB
|
|
|
6
|
Gain Step
|
0.25 dB
|
|
|
7
|
ACLR
|
< -45dBc
|
@ 0dBm LTE output
|
|
8
|
Spurious
|
TBD
|
|
|
9
|
SSB Suppression
|
35dBc
|
|
|
10
|
LO Suppression
|
50dBc
|
|
|
11
|
DAC Sample Rate (max)
|
61.44MS/s
|
|
|
12
|
DAC Resolution
|
12bits
|
|
|
|
|
Rx
|
1
|
Frequency
|
70~6000MHz
|
|
|
2
|
Bandwidth
|
Up to 56 MHz
|
real-time bandwidth, tunable
|
|
3
|
Sensitivity:
|
-90dBm@20MHz
|
Noise Figure < 8dB
|
|
4
|
EVM
|
<1.5%
|
@ -30dBm input
|
|
5
|
Gain Control Range
|
>60dB
|
|
|
6
|
Gain Step
|
1dB
|
|
|
7
|
Blocking
|
TBD
|
|
|
8
|
Noise Figure
|
<8db
|
Maximum RX gain
|
|
9
|
IIP3 (@ typ NF)
|
-25dBm
|
|
|
10
|
ADC Sample Rate (max)
|
61.44MS/s
|
|
|
11
|
ADC Resolution
|
12bits
|
|
|
12
|
ADC Wideband SFDR
|
78dBc
|
|
|
|
1
|
Voltage
|
3.3V
|
|
|
2
|
ON/OFF TIME
|
<6us
|
For TDD model
|
|
3
|
Duplexing Model
|
TDD or FDD
|
|
|
|
4
|
W/ GPSDO Reference
|
0.01ppb
|
|
物理特性
● 板卡供电：12V@2A
● 尺寸：139x122x2mm；
● 工作温度：工业级 -40℃～ +85℃。
三、软件系统

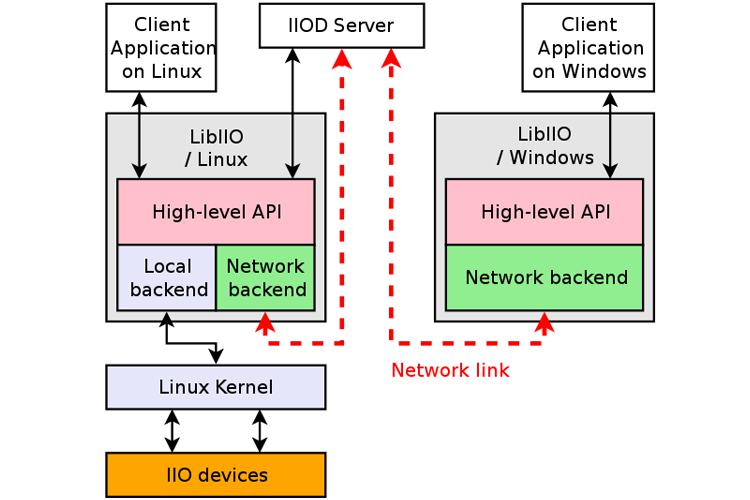

参考ADI的整体软件架构：

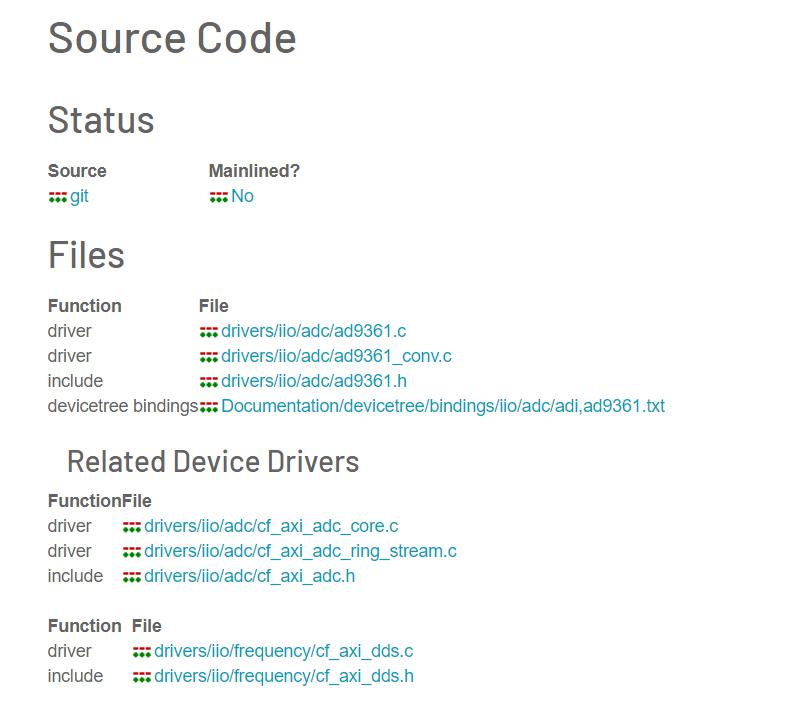

AD9361设备树及驱动 SPI访问，AD，DA访问
驱动文件https://wiki.analog.com/resources/tools-software/linux-drivers/iio-transceiver/ad9361

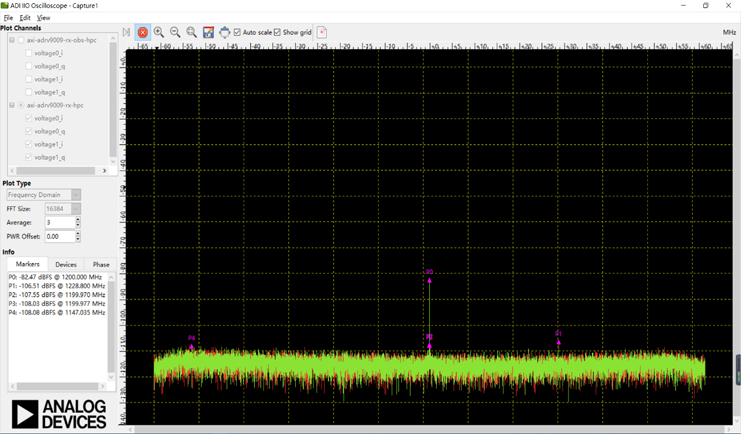

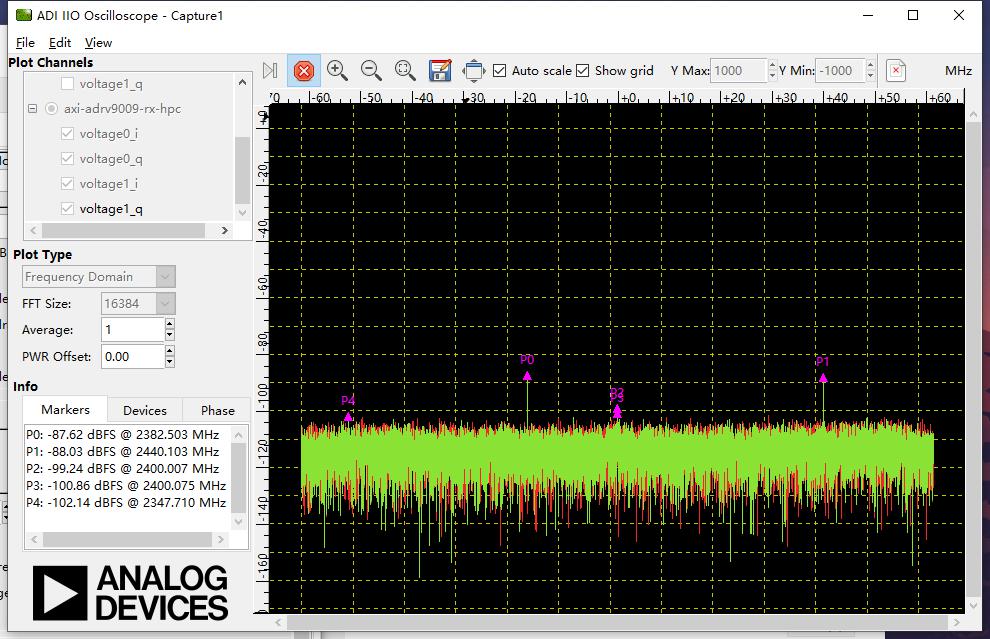

AD采集1.2G波形：

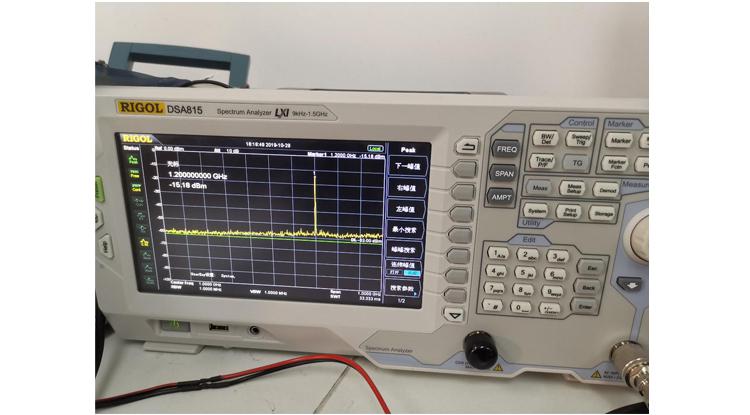

DA 输出设置1.2G及波形：
|
