VC709E 基于FMC接口的JFM7VX690T36 PCIeX8 接口卡

 PCIeX8,FPGA,FMC连接器,软件无线电处理平台,图形图像硬件加速器,Net FPGA,
SFP+光模块,DAC子卡,HPC接口

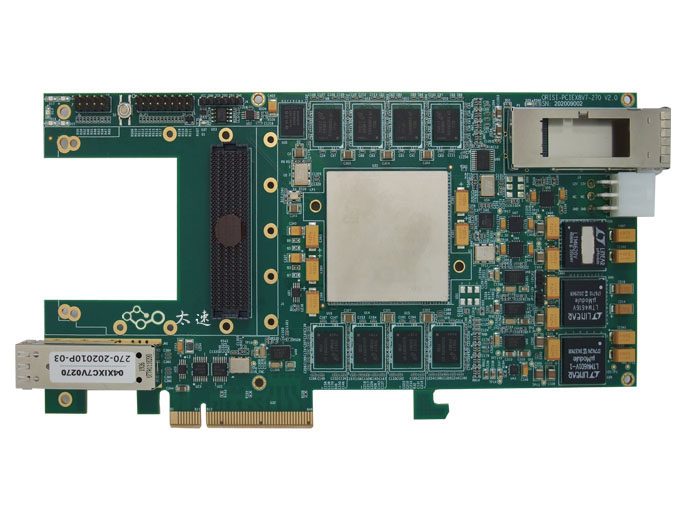

一、板卡概述

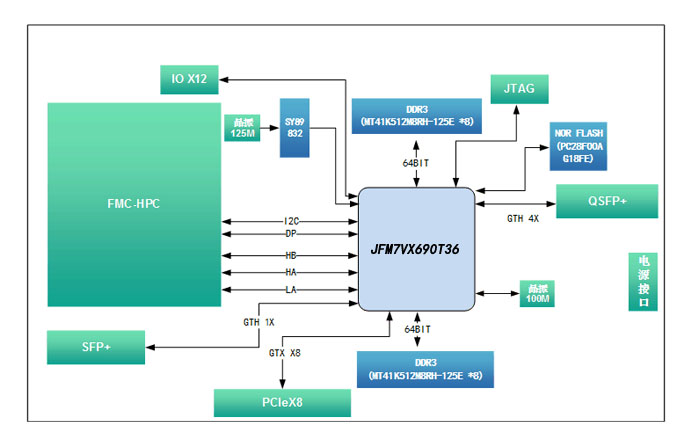

      本板卡基于FPGA JFM7VX690T36 芯片,支持PCIeX8、两组 64bit DDR3容量8GByte,HPC的FMC连接器,板卡支持各种FMC子卡扩展。软件支持windows,Linux操作系统。



二、功能和技术指标:

板卡功能

参数内容

主处理器

JFM7VX690T36

板卡标准

PCI EXPRESS CARD SPECIFICATION, REV. 1.1

电气规范

PCIe包括2.0、3.0版本

FMC规范

FMC  ANSI/VITA 57.1 – 2008 ,ASP-134486-01

HPC中LA,HA,HB全部接口和DP0~DP7 8路高速接口

板载缓存

两组DDR3 每组容量2GB,64bit @800MHz

加载Flash

BPI Flash 128Mbyte, PC28F00AG18FE

高速接口

1路QSFP+ @4X10Gbps, 1路SFP+ @10Gbps

PCIe X8

低速接口

12路 IO 1.8V IO

板卡尺寸



板卡重量

(含散热片)

板卡供电

+12V@5A

板卡功耗

50W

工作温度

Industrial  -20℃到+70℃


三、接口测试软件:

板卡功能

参数内容

主处理器

JFM7VX690T36

软件版本

Vivado 2017.4

编程语言

Verilog

板卡接口测试程序

DDR测试、光纤测试、PCIe IO模式测试

板卡接口应用程序

PCIe V3.0 XDMA 测试FPGA程序,

Windows 7,Linux驱动程序

板载FMC测试程序

根据子卡型号提供对应的测试接口程序



四、应用领域

       软件无线电处理平台
      图形图像硬件加速器
      Net FPGA
