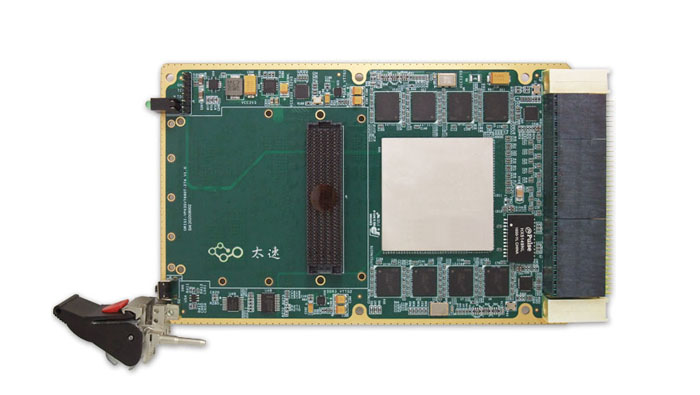

基于JFM7VX690T36的3U VPX信号处理板

 3U板卡,3U板卡 ,数据采集预处理,无线通信
一、板卡概述

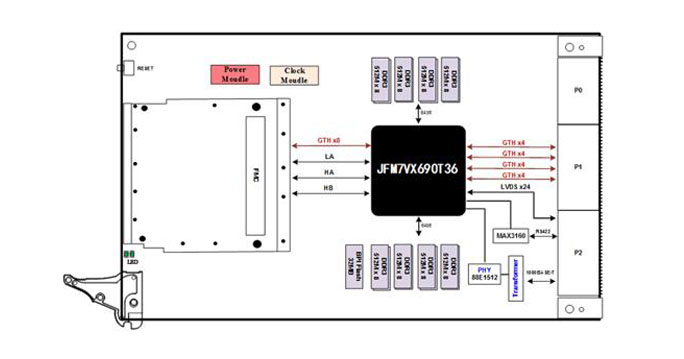

   本板卡系我司自主研发的基于3U VPX导冷架构的信号处理板,适用于高速图像处理等。芯片采用工业级设计。该处理板包含1片 FPGA-JFM7VX690T36。板载两组64位宽DDR3,每组容量4GB,一个HPC FMC接口。VPX接口连接4组x4 GTH,24组LVDS,一路RS422,一路1000Base-T。板卡的电气与机械设计依据VPX标准(VITA 46.0),支持导冷,能够满足用户在特殊环境下的使用需求。




二、功能和技术指标:

无标题文档

板卡功能

参数内容

主处理器

JFM7VX690T36

板卡标准

VPX VITA 46.0

电气规范

PCIe 2.0,3.0 X4

FMC接口

FMC  ANSI/VITA 57.1 – 2008 ,ASP-134486-01

HPC中LA,HA,HB全部接口和DP0~DP7 8路高速接口

板载缓存

两组DDR3,每组512Mx64bit(4GB), MT41K512M8RH-125-IT

加载Flash

BPI加载模式,BPI Flash 2Gb

VPX接口

P1: GTX x16, 支持PCIe、SRIO协议

P2: LVDS x24,一路RS422,一路1000Base-T

仿真器接口

1x 6Pin JTAG接口,间距2.54mm

LED

两个,电源状态指示灯,FPGA状态指示灯(可编程)

复位方式

外复位

板卡尺寸

100mm x 160mm x20mm

板卡重量

(含散热片)

板卡供电

+12V@4A

板卡功耗

48W

工作温度

Industrial  -20℃到+65℃


三、接口测试软件:


板卡功能

参数内容

主处理器

JFM7VX690T36

软件版本

Vivado2017.4

编程语言

Verilog

板卡接口测试程序

DDR测试、RapidIO 测试程序、千兆网、RS232测试

板卡接口应用程序

RapidIO 客户端 Windows程序

PCIe 客户端测试程序

板载FMC测试程序

根据子卡型号提供对应的测试接口程序



应用领域

     高速信号处理   软件无线电
