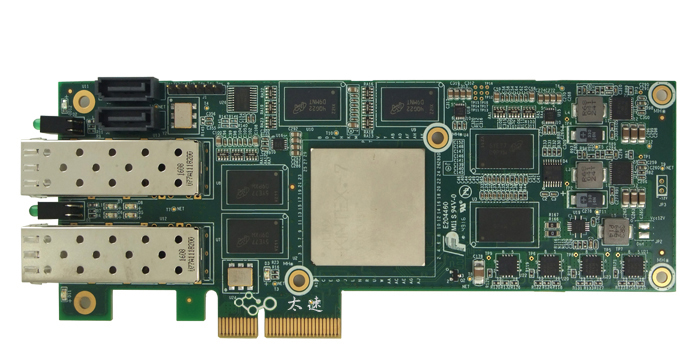

| | 基于 JFM7K325T的半高PCIe x4双路万兆光纤收发卡 |
一、板卡概述
板卡采用JFM7K325T芯片作为主处理器，可应用于万兆网络、高速数据采集、存储；光纤隔离网闸等领域。

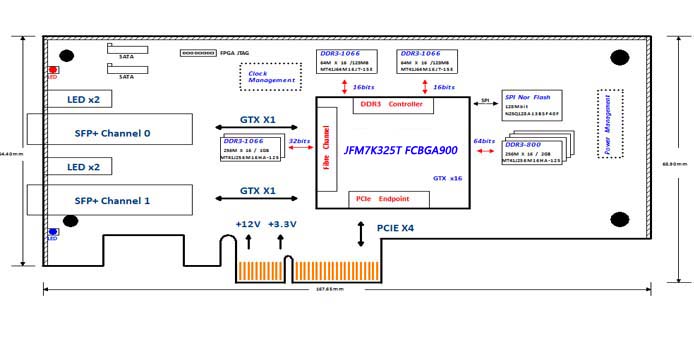

二、功能和技术指标：
|
板卡功能
|
参数内容
|
|
主处理器
|
JFM7K325T
|
|
板卡标准
|
PCI EXPRESS CARD REV. 1.1，半高，2/3长卡
|
|
电气规范
|
支持1路PCIe X4 支持PCI Express V1.1 V2.0标准
|
|
板载缓存
|
板载1组2GB 64bit DDR3内存颗粒，1组1GB 32bit DDR3内存颗粒和2组128MB 16bit DDR3 内存颗粒
|
|
加载Flash
|
板载16MB SPI Flash，用于FPGA程序加载
|
|
高速接口
|
两路万兆光纤接口，最大支持10Gbps线速率。
两路GTX接口，使用SATA连接器
|
|
低速接口
|
|
|
板卡尺寸
|
170*68.9mm
|
|
板卡重量
|
（含散热片）
|
|
板卡供电
|
+12V@3A
|
|
板卡功耗
|
36W
|
|
工作温度
|
Industrial -20℃到+65℃
|
三、接口测试软件:
|
板卡功能
|
参数内容
|
|
主处理器
|
JFM7K325T
|
|
软件版本
|
ISE14.7
|
|
编程语言
|
Verilog
|
|
板卡接口测试程序
|
DDR测试、PCIe IO模式测试，光纤Aurora测试程序
|
|
板卡接口应用程序
|
PCIe V2.0 XDMA 测试FPGA程序，
Windows 7，Linux驱动程序
|
四、应用领域
光纤数据收发，隔离，加速计算。
|
|
|
|
| |
| |
