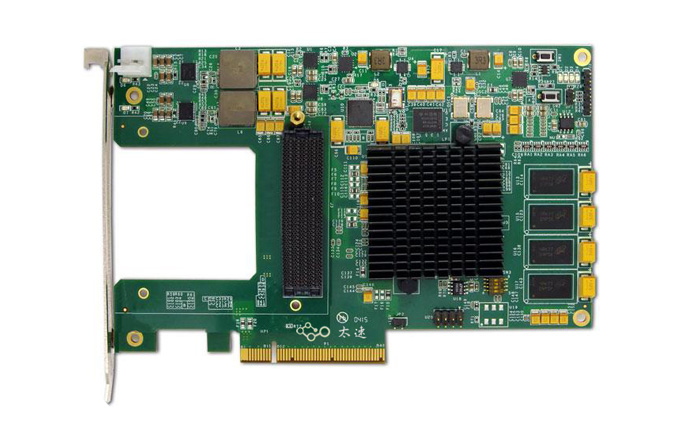

一、板卡概述
本板卡基于 FPGA JFM7K325T 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持各种接口输入，软件支持windows，Linux驱动。
二、功能和技术指标：
板卡功能
参数内容
主处理器
FPGA JFM7K325T 芯片
板卡标准
PCI EXPRESS CARD REV. 1.1
电气规范
支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准
FMC接口
FMC ANSI/VITA 57.1 – 2008 ，ASP-134486-01
HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口
板载缓存
1路 64bit DDR3， 容量2GByte
加载Flash
128Mbit @PC28F128MAP30
高速接口
PCIeX8
低速接口
8路 LVTTL IO
板卡尺寸
板卡重量
（含散热片）
板卡供电
+12V@3A
板卡功耗
36W
工作温度
Industrial -20℃到+65℃
三、接口测试软件:
FPGA JFM7K325T
软件版本
ISE14.7
编程语言
Verilog
板卡接口测试程序
DDR测试、PCIe IO模式测试，GPIO测试程序
板卡接口应用程序
PCIe V2.0 XDMA 测试FPGA程序，
Windows 7，Linux驱动程序
板载FMC测试程序
根据子卡型号提供对应的测试接口程序
四、应用领域 数据采集IO卡，软件无线电处理平台
